在現代建筑消防系統中，火災顯示盤與氣體滅火控制盤分別承擔火災探測報警信息的顯示與聯動釋放控制的重要職責。是否需要為這兩類設備單獨敷設信號總線到控制室，涉及消防系統設計規范、系統可靠性、抗干擾能力、維護與管理便捷性、以及工程成本與施工可行性等多個方面。
一、概念與功能界定

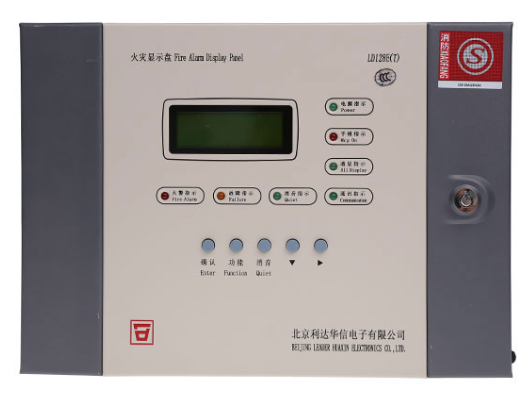

火災顯示盤
火災顯示盤通常用于集中顯示建筑內火災探測器（煙感、溫感、手報按鈕等）報警位置、回路狀態、故障信息及系統布撤防等操作。其主要功能為火警狀態指示、初期處置提示、報警信息分發（如聯動廣播、消防中控室報警）以及提供與消防控制中心的通信接口。氣體滅火控制盤
氣體滅火控制盤用于管理氣體滅火系統（如FM-200、IG-541、CO2等）的監測、釋放與聯鎖。其主要功能包括：接收來自點型探測器或火災主機的啟動信號、對釋放過程進行倒計時與聯鎖控制（風機停機、電源隔離、門窗關閉、人員疏散提示等）、釋放確認與記錄、以及對失效或異常狀態發出故障報警。
二、規范與標準要求（概述）
在中國與國際通行的消防設計規范中，通常對重要消防控制系統的布線與通信可靠性提出了明確要求，包括：
關鍵設備應具備可靠的信號傳輸方式，避免單點故障導致系統失效；
與消防控制中心（消防控制室）通信的線路需滿足耐火、抗干擾和冗余等要求；
對于影響滅火釋放的控制回路，應采取獨立、直達且受保護的布線以確保及時可靠；
對系統分散安裝時，需要保證各部分之間的聯動滿足時限與可靠性規范。
具體條款需參照《建筑設計防火規范》（GB 50016）、《自動噴水滅火系統設計規范》（GB 50116）、以及有關氣體滅火系統設計與維護規范（如GA/T、NFPA 2001 等）中的相應條款。不同規范對“單獨敷設”的表述細化程度存在差別，但共同強調關鍵控制回路的可靠性與可追溯性。
三、功能關系與通信需求分析
信息流向
火災探測器→火災主機（及其分顯示盤）→消防控制室（顯示、監控、聯動處理）
火災探測器或火災主機→氣體滅火控制盤（觸發或聯動信號）→氣體釋放執行機構及聯動設備
在某些設計中，氣體滅火控制盤既可直接接收探測器信號，也可通過火災主機的聯動輸出接收啟動命令。相應地，火災顯示盤主要承擔報警顯示，可能并不直接參與釋放控制回路。通信接口類型
干接點（常開/常閉觸點）信號：常用于聯動啟動、故障/就緒信號傳遞，屬于簡單可靠的電氣信號；
串行/總線通信（RS-485、CAN、以太網等）：用于傳輸豐富的診斷信息、參數與遠程監控；
報警與監控系統前端通信與后端控制中心間可能采用專用協議或標準協議（MODBUS、BACnet 等）。
四、是否需要單獨信號總線的判斷要素
決定是否單獨敷設信號總線至控制室，應基于下列要素綜合判斷：
安全與可靠性要求
釋放控制為關鍵安全動作：氣體滅火系統的釋放決定生死、設備安全，故需優先保證啟動回路的可靠性。若通過共享線路存在被誤操作、干擾或單點故障導致釋放失敗的風險，應采納獨立信號線路。
若消防控制室需對氣體滅火控制盤進行實時監控、控制與記錄（例如遠端確認、分區選擇、緊急停止），則與控制室之間應有穩健的通信鏈路，通常為專線或冗余線路。
規范與驗收要求
某些規范或地方性標準可能明確要求對氣體滅火系統的釋放控制線路采用獨立耐火電纜或直達控制室的專線。設計階段應核查適用規范與建設單位、消防驗收機關的要求。
系統拓?fù)渑c聯動方式
若氣體滅火控制盤通過火災主機的干接點接收觸發信號，而火災主機與消防控制室之間已有可靠總線，理論上氣體盤不必單獨連至控制室；但需確認該路徑滿足時限與可靠性要求。
若氣體滅火控制盤作為獨立分系統，需要向消防控制中心實時上報狀態（就緒、故障、燃?xì)忉尫?、釋放完成等），則建議單獨通信鏈路或采用能被消防控制中心完整識別與處理的接口。
抗干擾與信號完整性
在長距離或電磁干擾環境復雜的場所，獨立敷設屏蔽、耐火電纜可減少干擾引發的誤動作或通信中斷，從而提高系統穩定性。
運維與故障定位
單獨總線可使報警與故障信息的來源明確，便于維護與快速定位；共享總線則可能增加故障排查難度、延長停機恢復時間。
五、獨立信號總線的優缺點
優點：
提高系統可靠性、減少單點故障影響；
有利于滿足規范中對關鍵控制回路的要求（耐火、冗余、直達）；
便于維護、記錄與遠程監控；
提高抗干擾能力與通信穩定性。
缺點：
增加工程成本（電纜、橋架、保護管道、路由工程、施工與調試）；
需要更多的布線空間及施工管理；
若管理不當，可能導致線路冗余與資源浪費。
六、工程實踐中常見的解決方案
關鍵回路單獨敷設
對影響人員生命安全或高價值設備的滅火釋放回路，常采用單獨敷設耐火屏蔽電纜直達消防控制室或氣體滅火控制盤所在機房，并保證布線路徑受保護、不與非消防系統混敷。干接點結合專線監控
氣體滅火控制盤接收來自火災主機的干接點啟動信號，同時通過獨立通訊線（RS-485、以太網或?qū)Ｓ每偩€）向消防控制室上傳狀態與事件記錄，實現控制與監控的分離保障。冗余與分級通信
在大型或重要系統中，采用雙路通信（主備）或物理隔離的總線，并在控制室內部對兩個系統進行交叉監控，確保任何一路故障時另一路能承擔監控或控制功能。協議與接口標準化
統一采用規范化接口與協議（例如具有國家或行業認證的聯動接口），保證火災主機、顯示盤與氣體滅火盤之間的互操作性與可追溯性，減少接線錯誤與隱患。
七、具體設計建議（面向工程實施）
依據規范先行判定
設計單位應先查明適用的國家規范、地方規范與招標文件要求，確認氣體滅火系統與消防控制中心之間是否必須單獨直連或使用耐火電纜等強制性規定。風險評估驅動布線策略
對關鍵區域（如機房、檔案庫、制造核心區、典藏區等）進行風險分析，若滅火釋放存在高風險或?qū)I(yè)務連續性影響重大，應優先采用獨立敷設。使用專用耐火與屏蔽電纜
對關鍵控制回路采用耐火電纜并合理布設保護管道，以滿足火災情況下的持續供能與信號傳輸要求；必要時采用屏蔽電纜以減少電磁干擾。保留遠程監控與確認通道
確保氣體滅火控制盤能向消防控制室上傳詳細的狀態信息（就緒、壓力、釋放倒計時、完成、故障等），以便控制室能實施遠程確認或緊急干預。若通過火災主機轉發此信息，應驗證信息的完整性與時延。實施冗余與分區管理
對重要系統實現主備通信通道，布線分區避免單一布線路徑被破壞導致全系統失效。明確接線與測試程序
在施工與調試階段，明確火災主機、顯示盤與氣體滅火控制盤之間的接線圖、接口定義與聯動邏輯，并進行充分的功能測試、聯動試驗及報警/故障工況測試，留有檢測與維護記錄以供驗收。
八、典型案例說明（簡要）
在某數據中心項目中，設計方為氣體滅火控制盤與消防控制室之間單獨敷設了雙回路耐火屏蔽電纜：一路用于觸發/就緒等干接點信號，另一路為RS-485通信用于實時狀態上報與遠程操作。該設計提高了響應可靠性，且在一次現場風機停機造成外部電磁干擾時，耐火屏蔽通道仍保證了滅火系統的正常通訊與釋放判斷，驗證了獨立通道的價值。
