一、系統設計核心依據與利達產品合規基礎

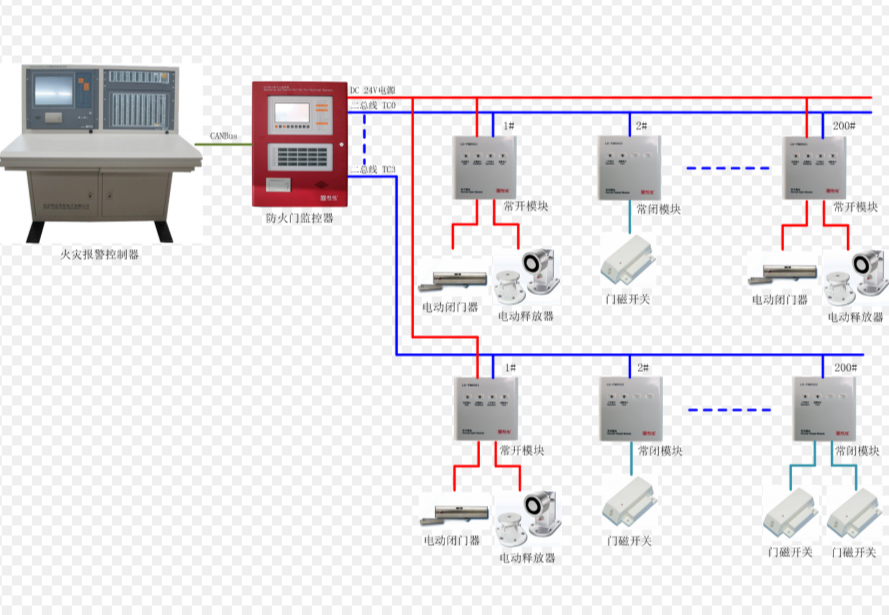

利達 LD-FM118、LD-FM128A 防火門監控系統全套設備均通過國家消防電子產品質量監督檢驗中心型式檢驗，嚴格遵循GB29364-2012《防火門監控器》、GB50116-2013《火災自動報警系統設計規范》、GB50016 建筑防火規范、GB51348 民用建筑電氣標準四大核心國標設計生產，是民用建筑、工業廠房、地下車庫、商業綜合體、醫院、學校等場景疏散防火門管控專用獨立消防子系統。系統整體架構分為三層：消防控制室核心監控主機層、樓層區域監控分機擴展層、現場終端執行監測層。利達 LD-FM128A 高端主機配置 8 回路，單回路最大帶載 200 個防火門監測點位，整機最大容納 1600 個點位，適配大型商業、超高層寫字樓；LD-FM118 基礎款配置 2 標準回路，可外接 32 臺區域分機，適配中小型住宅、園區配套、小型醫院門診樓，項目設計選型需嚴格依據建筑防火分區數量、疏散防火門總量匹配主機型號，禁止小容量主機超負荷帶載，避免總線信號衰減、設備頻繁故障報警。

二、不同類型建筑防火門監控系統選型適配細則

商業綜合體、地下商業街、大型地下車庫此類建筑疏散通道常開防火門數量多、防火分區劃分密集，人流量大，日常防火門長期保持開啟狀態，火災時需快速分區聯動閉門。設計優先選用利達 LD-FM128A 多回路監控主機，配套 CAN 總線區域擴展分機，每個防火分區獨立分配回路支路，分區之間總線物理隔離，單回路總線長度嚴格控制在 1000 米以內，總線線纜選用 ZR-RVSP-2×1.5mm2 阻燃屏蔽雙絞線，降低地下車庫機電設備、排風風機帶來的電磁干擾。所有疏散常開防火門配套利達編碼型電磁釋放器、電動閉門器；常閉防火門配套編碼門磁開關，門磁與釋放器至監控模塊連接線長度不得超過 3 米，避免線路過長信號丟失、反饋延遲。
高層住宅、保障房小區住宅建筑樓梯間、前室防火門以常閉型為主，僅地下車庫連通樓棟的疏散門為常開設計，點位總量少，對設備性價比要求高。設計選型采用利達 LD-FM118 兩回路基礎監控主機，無需大規模擴展分機；樓棟豎向總線暗敷墻體內部，保護層厚度≥30mm，弱電井集中布線，每層設置接線端子箱，住宅戶內管道井禁止敷設防火門監控總線，防止裝修破壞線路。住宅常閉防火門僅安裝利達編碼門磁監測開關，實時監測門體是否違規敞開，一旦門體長時間未關閉，監控主機立即聲光故障報警，同步上傳至消防控制室圖形顯示裝置。
醫院、學校、養老院等人員密集特殊場所此類場所行動不便人群集中，疏散通道嚴禁防火門堵塞、敞開，消防管控標準高于普通建筑。系統設計采用利達 LD-FM128A 監控主機搭配上位 PC 組態監控軟件，實現全建筑防火門點位可視化圖形管理；系統聯動邏輯分級設置，同一病區、教學樓樓層為獨立聯動單元，當區域內任意兩只感煙探測器或一只煙感 + 手動報警按鈕觸發報警，監控主機立即輸出控制信號關閉本分區所有常開防火門，門體關閉反饋信號實時回傳主機，記錄完整動作日志。同時主機開啟黑匣子事件存儲功能，完整記錄防火門開關、故障、聯動動作、主備電切換等全部事件，存儲時長不低于 12 個月，滿足消防檢查溯源要求。

三、設計階段強制性應用規范與禁止性要求

防火門監控主機必須獨立設置于消防控制室內，壁掛安裝底邊距地 1.3~1.5m，設備操作面單列布置預留≥1.5m 操作距離，雙列布置預留≥2m 操作空間，消防控制室多系統共存時，防火門監控設備獨立集中擺放，與監控、安防弱電設備物理分隔，間距不小于 0.8m。
系統供電分為主電 AC220V 消防專用電源、DC24V 聯動控制電源、內置備用蓄電池三部分。主電必須取自消防專用配電回路，不得與普通照明、插座回路共用；DC24V 聯動電源線選用 NH-BV 耐火銅芯線纜，線徑≥1.5mm2，末端負載電壓不得低于 DC18V，遠距離供電需加粗線纜截面積或增設分區集中電源箱。備用蓄電池續航時間不低于 3 小時，主電斷電后無縫切換備電，欠壓時主機自動聲光提醒，防止電池過放損壞。
總線布線禁止與強電動力管線、廣播、監控視頻線纜同管敷設，必須單獨穿金屬 SC20 線管暗敷或金屬橋架獨立分隔敷設；總線全程手拉手串接拓?fù)?，禁止星形放射布線，總線兩端做可靠接地屏蔽處理，降低干擾。
嚴禁將利達防火門監控系統與火災報警控制器總線混用，二者為獨立子系統，通過 RS232/CAN 通訊接口實現聯動信號交互，物理線路完全分離，避免總線沖突造成系統癱瘓。

四、設計選型常見誤區與規避措施

項目設計階段最易出現三大問題：一是主機容量選型偏小，后期點位增加無法擴容；二是常開、常閉防火門終端設備混淆，常閉門錯誤配置電磁釋放器，造成資源浪費；三是總線線纜選型錯誤，采用普通平行線替代屏蔽雙絞線，現場調試出現大量誤報、通訊故障。規避措施：設計前期梳理建筑所有疏散防火門清單，區分常開、常閉數量，分區核算總線距離；嚴格按照利達設備配套清單匹配終端監測、執行設備；圖紙明確標注線纜型號、敷設管路規格、接地要求，圖紙會審階段消防專項工程師復核系統架構、點位分配、聯動邏輯，確認無誤后方可施工。
