一、施工前期準備與設備進場檢驗標準

1. 設備外觀檢驗：外殼無磕碰、變形、破損，產品標識、3C 認證標識、型號參數清晰完整，電路板端子無銹蝕、松動，配套說明書、編碼卡、安裝支架、接線端子配件齊全。

2. 設備參數核對：依據施工圖紙點位清單，核對監控主機回路數量、最大帶載容量，編碼模塊、門磁、釋放器型號匹配常開 / 常閉門類型，杜絕型號錯用。

3. 線纜管材檢驗：阻燃屏蔽雙絞線、耐火 24V 電源線、金屬線管提供產品合格證、檢測報告，線纜線芯截面積符合設計要求，絕緣層無破損，金屬線管壁厚達標，無毛刺尖銳邊緣防止劃傷線纜絕緣層。

4. 絕緣電阻預測試：所有線纜敷設完成、設備未接入前，使用 500V 兆歐表測量總線對地絕緣電阻，數值不得小于 20MΩ，線間絕緣電阻大于 40KΩ，絕緣測試不合格線纜全部更換，嚴禁搖表帶電測量已接入模塊、主機的線路，防止擊穿設備電路板芯片。

二、總線、電源線路標準化施工布線應用規范

1. 二總線信號回路（Z1/Z2 無極性總線）線纜標準：ZR-RVSP-2×1.5mm2 阻燃雙絞屏蔽銅芯線；敷設方式：?jiǎn)为?dú)穿 SC20 熱鍍鋅金屬線管，暗敷墻體、樓板內部，保護層≥30mm；豎向管線集中布置于弱電豎井，每層設置分線端子箱，總線手拉手串聯連接各個編碼監控模塊，禁止星形分支布線，單條總線總長度≤1000m，總線全程阻抗≤50Ω，線路過長阻抗超標時，更換 2.5mm2 粗線纜或加裝總線中繼擴展分機。屏蔽層施工要點：總線屏蔽層僅在消防控制室監控主機端單端接地，樓層分線處屏蔽層懸空不接地，避免形成雙端接地環流干擾信號；線管、金屬橋架全程電氣連通，兩端可靠接入消防專用等電位接地排。
2. DC24V 聯動電源回路線纜標準：NH-BV 2×1.5mm2 耐火銅芯電線，區分正負極，正極統一紅色線纜，負極藍色 / 黑色線纜；敷設要求：與二總線同管敷設無強制隔離要求，但嚴禁與 AC220V 強電線路同管；常開防火門電磁釋放器、電動閉門器由 DC24V 電源回路供電，模塊至執行器線路長度≤3m，接線端子掛錫處理，防止虛接、發熱故障。
3. CAN 聯網通訊總線（主機與區域分機通訊）線纜選用 NH-RVSP-2×1.5mm2 屏蔽雙絞線，手拉手串聯所有區域監控分機，總線總長度不超過 1500m，全程獨立金屬線管敷設，遠離風機、水泵、配電柜等強電干擾源。

三、各類設備現場安裝操作應用細則

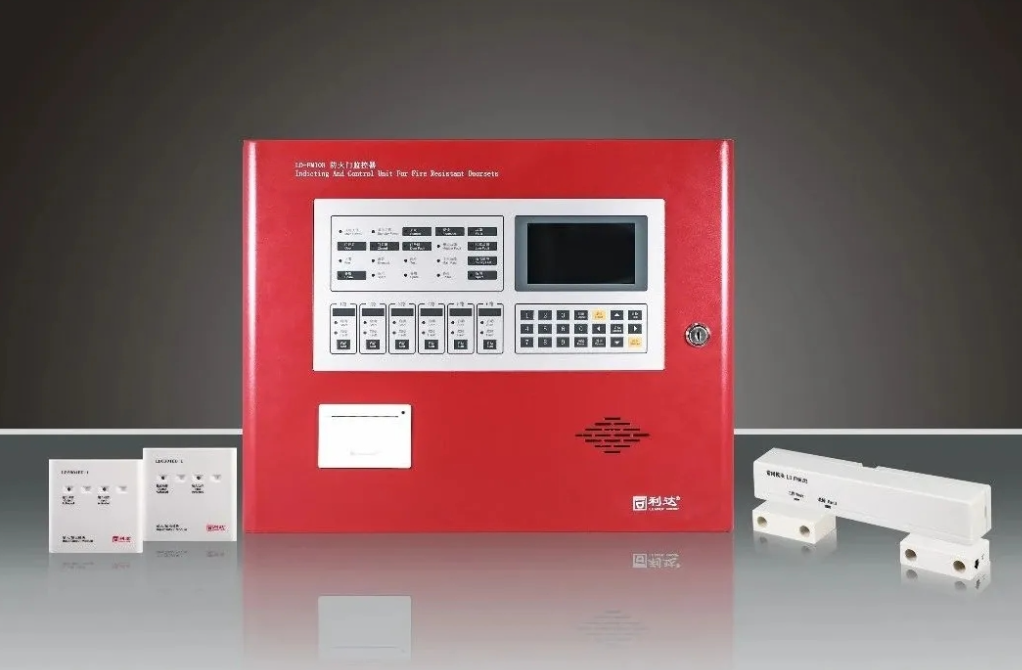

1. LD-FM 系列防火門監控主機安裝主機安裝于消防控制室專用消防機柜或壁掛墻面，安裝墻面承重達標，膨脹螺栓牢固固定，設備保持水平無傾斜；主機底部預留檢修空間，背面接線端子區域預留≥0.5m 檢修距離；主機內置接地端子使用黃綠雙色接地線接入消防等電位接地排，接地電阻≤4Ω；AC220V 電源接入專用消防回路，加裝獨立空氣開關，主機保險絲規格嚴格匹配設備說明書參數，禁止更換大容量保險絲。
2. 樓層區域監控分機、編碼監控模塊安裝區域分機壁掛安裝于樓層弱電豎井、防火分區值班房間，底邊距地 1.4m；編碼監控模塊采用 86H50 預埋底盒安裝，明裝模塊固定牢固，進線孔朝下布置，防止積水、灰塵進入模塊內部造成短路故障；模塊所有引出線纜預留 15cm 檢修余量，線纜剝開絕緣層長度 1cm，線芯掛錫后接入端子，端子螺絲緊固到位，無松動、虛接隱患。
3. 門磁開關、電磁釋放器、電動閉門器終端設備安裝常閉防火門配套編碼門磁開關，門體、門框分別安裝磁吸與感應模塊，兩者貼合間隙≤5mm，門關閉時磁吸完全吸合，開門后立即斷開信號；常開防火門電磁釋放器固定于門框加強板位置，門體配套電動閉門器，安裝時加裝金屬加強襯板，防止門體板材變形、設備脫落；所有終端設備安裝位置避開門體鉸鏈、鎖具位置，避免開關門機械碰撞損壞設備，設備連接線沿門框內側隱蔽敷設，使用卡扣固定，不影響防火門正常啟閉。

四、施工過程質量管控與驗收強制要求

1. 分層分區隱蔽工程驗收：墻體、樓板暗敷管線封閉前，監理單位對管線走向、線纜型號、屏蔽接地、絕緣電阻測試記錄全面驗收，留存影像資料，隱蔽驗收不合格不得封槽抹灰。

2. 成品保護管控：線纜敷設完成后及時封堵線管管口，防止雜物、水汽進入；主機、模塊、終端設備安裝完成后覆蓋防塵保護膜，裝修施工階段避免粉塵、油漆污染設備，完工后統一清理保護膜。

3. 施工禁止性紅線：嚴禁私改管線走向、減小線纜截面積、簡化屏蔽接地工序；嚴禁將監控線路與給排水、燃?xì)夤艿澜嚯x平行敷設；嚴禁施工過程拉扯、彎折線纜，破壞線纜屏蔽層與絕緣層。

五、施工常見故障隱患與提前防控措施
