防火門系統是從報警系統獨立出來的一個系統，信號線單獨走線，利達單臺主機最大支持4個回路800個設備，地址范圍為0-199（特別注意）。常閉門模塊不需要電源線，常開門才需要電源線，不過電源線可以與報警系統電源線共用，但是必須考慮防火門系統可能造成報警新系統電源系統過載問題，必要時應考慮現場增加電源盤。

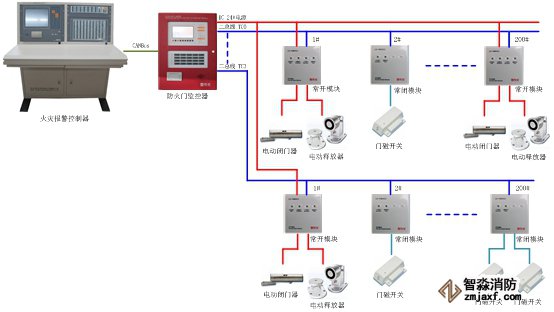

利達防火門監控系統示意圖

  在介紹模塊前，我先引進利達的三種編碼的概念，包括地址碼、類型碼、檢測碼。

  地址碼，最常用的編碼，設備在某一回路唯一的身份識別號，理論設定一個回路只允許存在一個地址碼。在利達編碼器上按寫，顯示P的狀態，設置好要編的地址號接好設備按確認，當顯示的地址碼自動加1，則表示地址碼編寫成功！編碼器上按讀，顯示C的狀態，接好設備，按確認即可讀取設備的地址碼！

  類型碼，常用于同一個設備接不同設備，進行功能類型切換選擇的一種編碼，利達編碼器不斷按類型，屏幕顯示L時表示寫入類型碼，寫好后也會自動＋1，屏幕顯示E表示讀類型碼。

  檢測碼，對設備線路檢測，開門到位等檢測信號進行屏蔽的一種編碼，利達編碼器不斷按類型，屏幕第一個字顯示9時表示檢測碼寫入，寫好后也會自動＋1，屏幕第一個字顯示3時表示讀檢測碼

  防火門系統，有三類模塊，輸入模塊LD4400ED-1，常開門模塊LD-FM6021和常閉門模塊LD-FM6022。

  輸入模塊LD4400ED-1，就是報警系統中的單輸入模塊，常用于利達防火門主機接受其他廠家報警主機的開關量信號，例如其他報警主機收到火警，觸發對應的輸入輸出模塊動作，給出一個閉合信號，這個閉合信號接入我們的輸入模塊，傳回我們的防火門主機，防火門主機根據輸入模塊的信號，啟動對相應的常開防火門，從而達到夸廠家主機聯動的功能，但是前提是其他報警主機和利達防火門主機都必須處于自動狀態，這種開關量信號對接也可用于部分報警主機直接的聯動，這只是電信號層面的點對點的，是否滿足消防規范請自行權衡

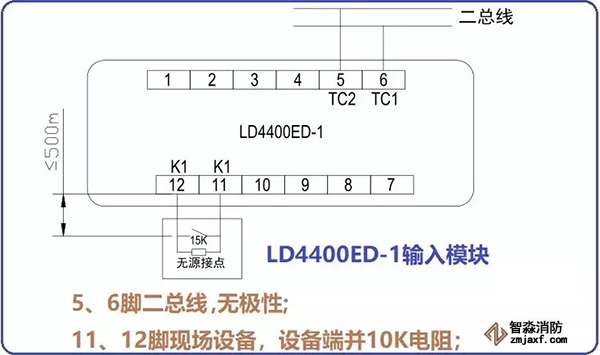

  接線如下圖：

  注意，若不接線路檢測電阻（11-12對應的設備端電阻），可通過按編碼器兩次“寫”鍵，屏幕顯示“P.”（即P帶點的狀態）編寫地址，“P.”狀態下編寫地址，可以看作編寫地址碼的同時編寫了一個檢測碼“9002”（9002表示模塊不檢測線路故障，不用接電阻）

  常閉門模塊LD-FM6022,用于雙常閉門和單常閉門的狀態監視，單常閉門配接一組金屬門磁開關，雙常閉門配接兩組金屬門磁開關，這里通俗講一下金屬門磁開關，門磁開關由兩部分組成，磁鐵和磁力感應開關（帶線的那塊），當常閉門正常關閉的時候，磁鐵和磁力開關對齊，距離小于指定值時，磁力開關在磁鐵的磁力作用下處于閉合狀態，模塊顯示正常！當常閉門打開了，磁鐵和磁力開關距離過大，磁力開關失去了磁力的左右自動彈開處理開路狀態，常閉門模塊此時檢測不到閉合信號，則顯示模塊故障，從而顯示門的狀態不對而報故障！

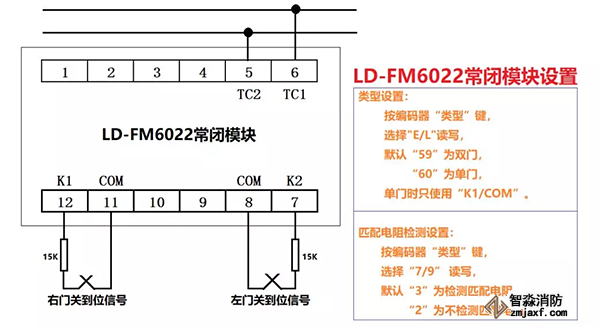

  接線圖如下：

  如上圖所示，常閉門模塊默認為雙門，類型碼為L(zhǎng)059，所以雙門不需要設置類型碼，直接P編地址即可，如果不加電阻，則需要寫檢測碼“9002”，當然你也可以用“P.”編寫地址代替。當接單常閉門時則需要設置類型碼“L060”切換成單門狀態，其他和雙門一樣，“P.”編寫地址后就可以了！

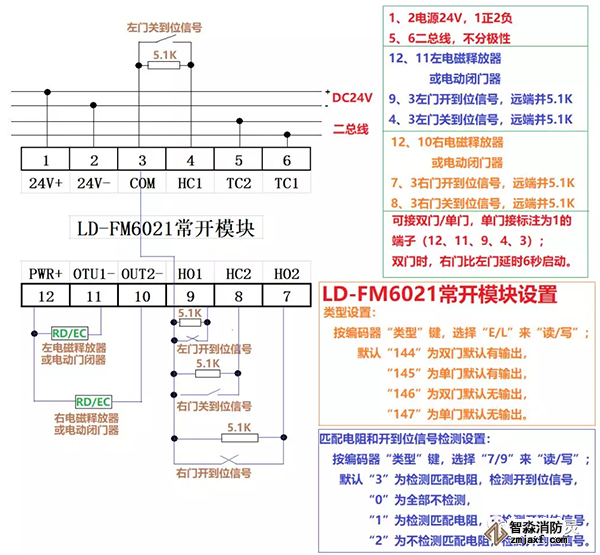

  常開門模塊LD-FM6021，用于單/雙常開門的控制，每扇門對應一個電動閉門器，電動閉門器分為兩種，斷電門動作和通電門動作兩種。具體接線和具體設置如下圖：

  據上圖可以看出，常開門模塊，默認類型碼是“L144”，即默認是雙門，閉門器端上有電壓輸出，配件的閉門器需要通電吸住的那種，其他類型的門請根據上圖進行選擇。

  據上圖也可以看出，常開門的檢測碼為“9003”，即要檢測線路電阻和開門到位，如果不檢測開門到位接電阻這編“9002”，如果開門到位和檢測電阻都不接，則檢測碼設置“9000”

  值得注意的是，常開門切記不用“P.”編寫地址，這樣可能把“9000”的檢測碼改為了“9002”

  最后說說防火門的特殊地方，單門接的端子標識帶1（如常閉門的K1）。常閉門只有正常和故障兩種狀態，任意一道門門磁開關沒閉合或檢測不到電阻，模塊和主機上顯示的都是故障，所以常閉門故障可能是門故障也可能是模塊本身故障。而常開門有三種狀態，正常、反饋、故障。正常狀態，門開到位了，線路檢測通過了，設備才顯示正常。反饋狀態是指模塊啟動后，關門到位收到信號后的狀態，所以模塊沒啟動，門沒開到位或收到了關門到位，常開門都會報故障的！
